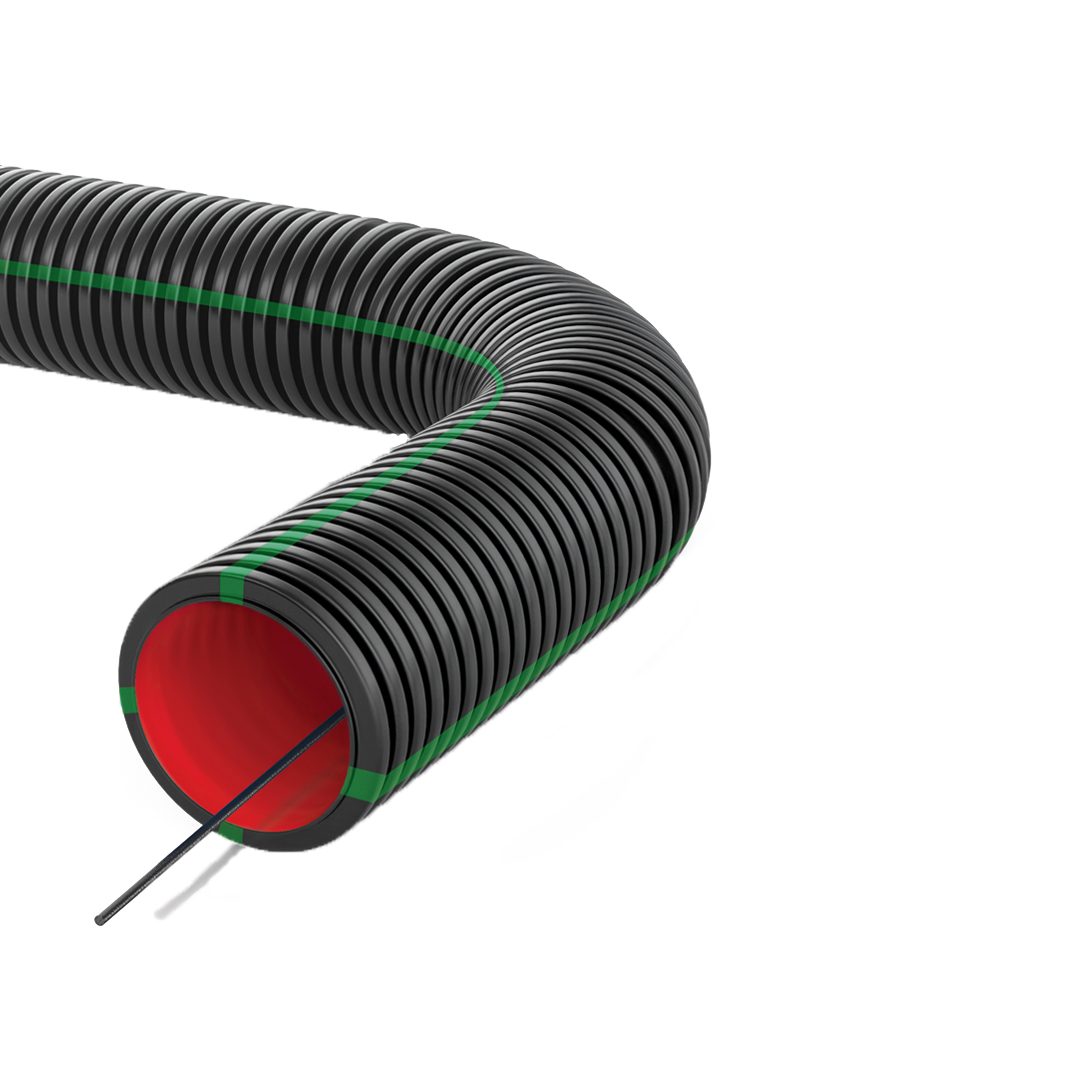

GEONFLEX ISR Tubo de parede duplamente estruturado com identidade a cores (N750)
- CLASSE:Ν750
- RESISTÊNCIA AO IMPACTO:Normal
- RESISTÊNCIA À COMPRESSÃO:750 Nt
A tubo maleável GEONFLEX N750 foi desenvolvida em 2011 e apresentada na feira Light + Building em Frankfurt, na Alemanha, em 2012. Pertence à família de tubos de parede dupla e é um dos investimentos mais importantes da KOUVIDIS na área da gestão e proteção de cabos em redes subterrâneas enterradas. A sua alta qualidade e resistência mecânica, que é a máxima de acordo com a norma EN 61386-24, tornam-na única no mercado europeu. Em 2017, a empresa lançou a 2.ª geração da GEONFLEX N750 com marcação colorida, que especifica o código de cores de acordo com o campo de aplicação (instalações elétricas ou sistemas de comunicação), atualizando tanto o produto em si como o trabalho do eletricista.
CAMPO DE APLICAÇÃO

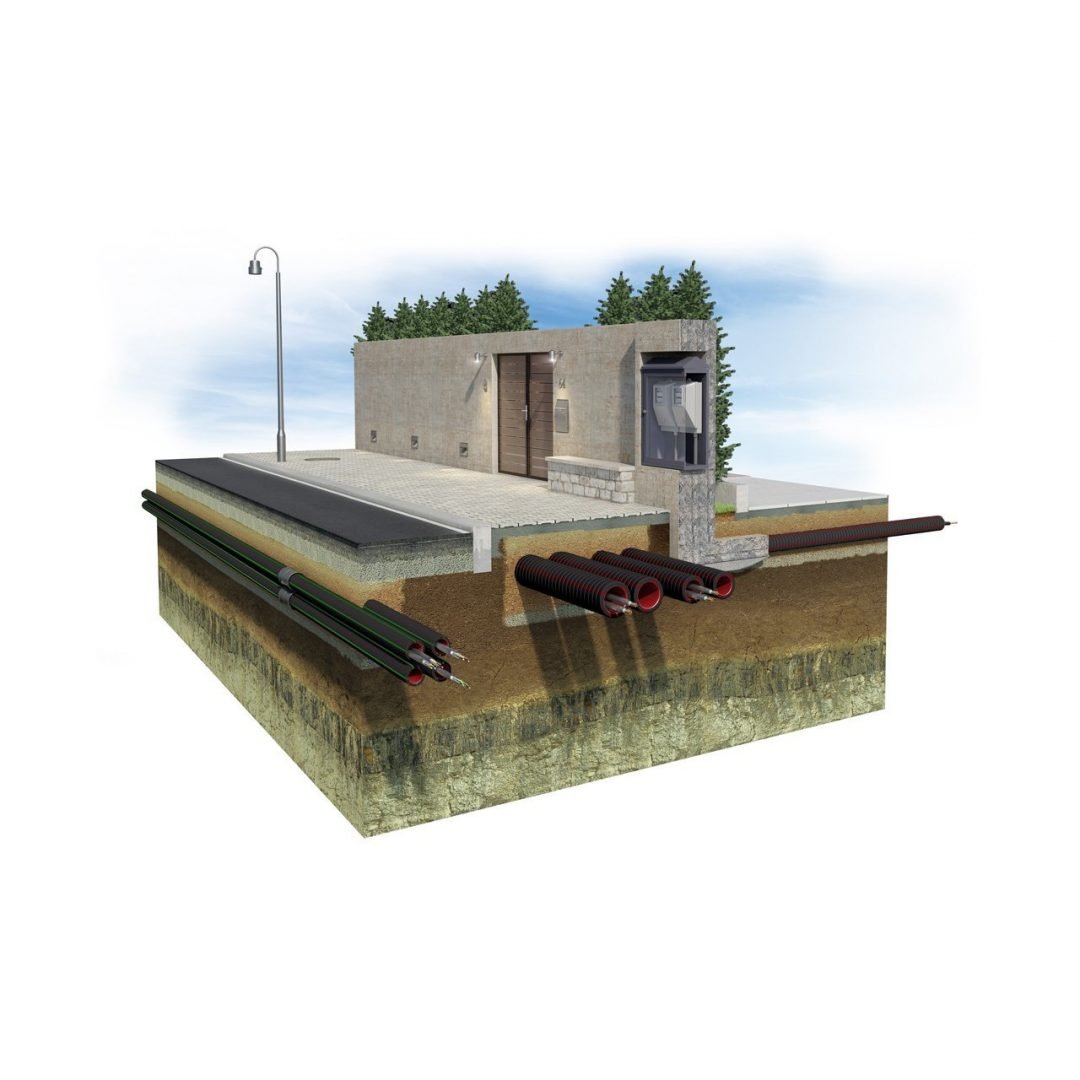

Ideal para redes energéticas e de telecomunicações enterradas no solo (autoestradas, redes rodoviárias, túneis, etc.), projetos de desenvolvimento urbano (pedonalização, criação de espaços públicos, reabilitação de centros históricos, etc.), projetos de desenvolvimento urbano RES (parques fotovoltaicos e eólicos), projetos de construção, como edifícios industriais, centros comerciais, alojamentos, etc.
- ESTANDE DE CANDIDATURA:EN 61386-24, NF P98-332
- INSTRUÇÕES DE CONFORMIDADE:2014/35/EE (LVD), 2011/65/EE (RoHS)
- COR:Vermelho RAL 3020 (camada interna), Preto RAL 9004 (camada externa), Vermelho RAL 3020 (linhas longitudinais)
- DIÂMETRO NOMINAL:Externo (DN/OD)
- GRAUS DE APERTO:min IP 44
Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias- O produto e o seu processo de produ-ção são inspecionados e aprovados pelo instituto alemão VDE
- Força da compressão mínima
- Temperatura de aplicação permanente mín.-máx.
- Índice de proteção contra objetos sólidos e água (EN 60529)
- Produto com estabilização UV extra
- Produto que propaga chamas
- Redução de fricção na parede inter-na dos tubos de paredes duplas
- O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc.
- O produto não é um alimento atrativo de roedores
- Tecnologia Antiestática
- Tecnologia Anti-riscos
- Marcação a cores
- PROPRIEDADES
- CARACTERÍSTICAS
- EMBALAGEM
- APLICAÇÕES RECOMENDADAS
- TRANSFERÊNCIAS
- PROJETOS
1Material especial (deslizante) acelera a passagem de cabos devido a uma taxa de baixa fricção significativa até 50%
2Não é atraente para roedores (Patente Europeia EP2698792). (a camada interna incorpora repelente de animais)
3Garante o Índice de Proteção de IP44 ao conectar com acopladores de conexão KOUVIDIS com ganchos e IP68 ao usar adesivo e selante KOUVIDIS
4Estabilização UV > 5 anos
5Foi testado e certificado pelo instituto alemão VDE

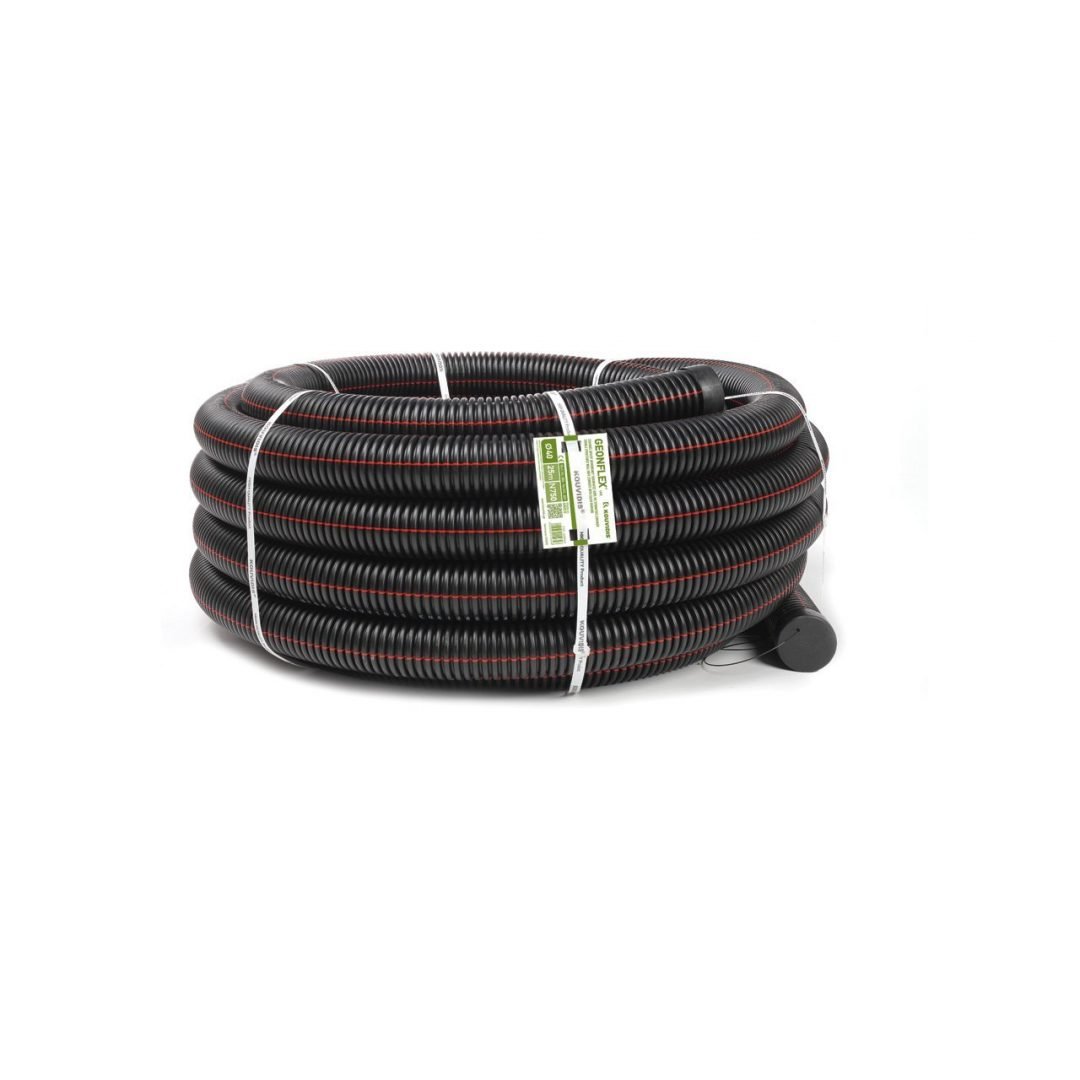

6Disponível em bobinas de 50 m ou 25 m, dependendo dos requisitos da instalação elétrica
7Impresso com cor indelével e com as suas propriedades básicas, embalado com cintas de segurança DE COR BRANCA e com uma etiqueta informativa verde indelével e impermeável
8Guia de cabos com resistência mínima à rutura de 650 Nt
9Proteção contra eletricidade estática (Tecnologia Antiestática - Patente No:1009810)
10Dispõe de tecnologia anti-riscos que reduz o desgaste da superfície na camada interior causado pela passagem dos cabos (Patente protegida: 1010513)
| Propriedades | |
| Resistência à compressão | 750 Nt (Type 750) |
| Resistência ao impacto | Normal |
| Intervalo de temperatura inferior | -5oC |
| Intervalo de temperatura superior | +90oC |
| Resistência à flexão | Flexível |
| Características elétricas | Com características de isolamento elétrico |
| Indice de proteção IP | IP44 (com união) IP 68 (com união e com selante KOUVIDIS) |
| Resistência à propagação de chamas | Propaga a chama |
| Propriedades adicionais | |
| Matéria-prima | HDPE termoplástico especialmente estabilizado, livre de halogéneos, sem metais pesados (RoHS) |
| Resistência ao desgaste | Estabilização UV (≥ 5 anos) |
| Baixa fricção (camada interna) | O material especial (deslizante) acelera a passagem de cabos |
| Repelente de roedores | Não atrativo para roedores(a camada interna incorpora repelente de animais) |
| Guia interna | Guia de cabos com resistência mínima à rutura de 650Nt |
| Marcação por cores | Faixas longitudinais de cor indelével indicam a potência dos cabos protegidos |
| Tecnologia Antiestática | Proteção contra eletricidade estática |
| Tecnologia anti-riscos | Proteção para riscos causados pela passagem de cabos |
| Tipo |
Referência (25m/50m) |
 |
 |
 |
 |
 |
| Ø32 | 2043032 | 32 | 24.0 | 50m | 5,30 | 40000 |
| Ø40 | 2042040/2043040 | 40 | 30.0 | 25m/50m | 4,00/7,80 | 26250/31500 |
| Ø50 | 2042050/2043050 | 50 | 37.0 | 25m/50m | 5,20/10,20 | 16250/21000 |
| Ø63 | 2042063/2043063 | 63 | 47.0 | 25m/50m | 7,00/14,50 | 11500/14000 |
| Ø75 | 2042075/2043075 | 75 | 60,8 | 25m/50m | 9,50/18,80 | 6250/7750 |
| Ø90 | 2042090/2043090 | 90 | 74,9 | 25m/50m | 14,60/29,10 | 3750/5500 |
| Ø110 | 2042110/2043110 | 110 | 92.5 | 25m/50m | 17,00/34,50 | 3000/4000 |
| Ø125 | 2042125/2043125 | 125 | 105.3 | 25m/50m | 21,50/44,50 | 3125/3500 |
| Ø160 | 2042160/- | 160 | 137.1 | 25m | 37,00 | 1900/- |
| Ø200 | 2042200/- | 200 | 169.1 | 25m | 40,00 | 1225/- |
LEGENDA
- Recomendado
- Não recomendado
- Ideal de acordo com o fabricante
| ÂMBITOS | |
| Exposto | |
| Embutir (para alvenaria) | |
| Escondido (parede da cavidade) | |
| Betão | |
| Pavimento em betonilha | |
| Ar livre | |
| Enterrado (subterrâneo) | |
| Madeira | |
| Embutir (chão/teto) | |
Declarações de conformidade
01/02/2024
GEONFLEX – Declaração de conformidade
File Type
.
File Size
Resultados do Teste

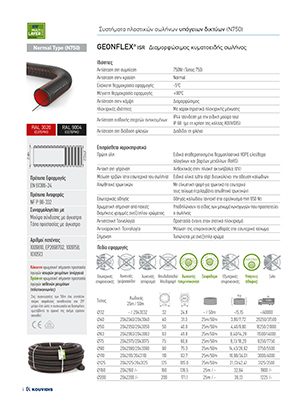

Folhetos
